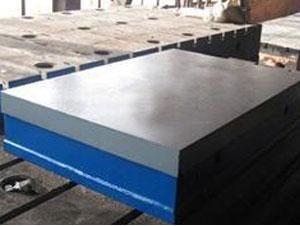

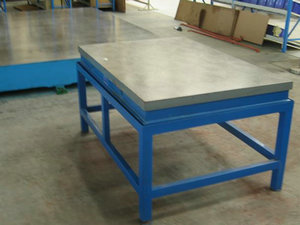

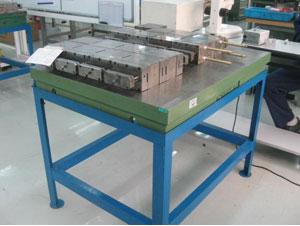

工裝平板(鑄鐵工裝平臺)
簡介：工裝平板(鑄鐵工裝平臺)用于檢驗工件、零件的劃線、研磨、工藝加工和劃線、檢驗、測量、檢測、焊接、裝配等使用.
鑄鐵工裝平臺材質為：HT200-300。 工作面硬度HB170～210。經過兩次時效處理(人工時效及自然時效2~3年)。該產品的精度穩定而抗磨性好。鑄鐵工裝平臺是檢驗機械零件平面、平行度、垂直度、角度、直線度等形位公差的測量基準，一般用于檢驗工件、零件的劃線、研磨、工藝加工和劃線、檢驗、測量、檢測、焊接、裝配等使用。精度：0-3級;按 標準JB/T7974-1999制造；精度等級按 標準計量檢定規程JJG117-91執行。
工裝平板規格：
①100mm×200mm--400mm×400mm(本規格適用于研磨壓砂平板)精度為00級、0級、1級。
②400mm×600mm--1000mm×1500mm(本規格適用于人工刮研平板)精度為0級、1級、2級。
③1000mm×2000mm--2000mm×4000mm(本規格適用于人工刮研平板)精度為1級、2級、3級。
④2000mm×5000mm--3000mm×8000mm精度為3級和精刨，大于以上規格可以拼裝。
鑄鐵工裝平臺技術參數：
|
規格(長×寬)mm
|
精度等級
|
||
|
1級
|
2級
|
3級
|
|
|
平面度公差
|
|||
|
200×200
|
10
|
20
|
50
|
|
300×200
|
12
|
24
|
60
|
|
300×300
|
12
|
24
|
60
|
|
300×400
|
12
|
24
|
60
|
|
400×400
|
12
|
24
|
60
|
|
400×600
|
14
|
28
|
70
|
|
500×500
|
14
|
28
|
70
|
|
500×600
|
14
|
28
|
70
|
|
500×800
|
16
|
32
|
80
|
|
600×800
|
16
|
32
|
80
|
|
600×900
|
16
|
32
|
80
|
|
1000×750
|
18
|
36
|
90
|
|
1000×1000
|
20
|
39
|
96
|
|
1000×1200
|
20
|
40
|
100
|
|
1000×1500
|
24
|
48
|
120
|
|
1000×2000
|
26
|
52
|
130
|
|
1500×2000
|
28
|
56
|
140
|
|
1500×2500
|
32
|
64
|
152
|
|
1500×3000
|
|
70
|
174
|
|
2000×3000
|
|
74
|
184
|
|
2000×4000
|
|
88
|
219
|
|
2500×3000
|
|
79
|
186
|
|
2000×4500
|
|
|
237
|
|
2000×5000
|
|
|
255
|
|
2000×6000
|
|
|
292
|
|
3000×6000
|
|
|
308
|
